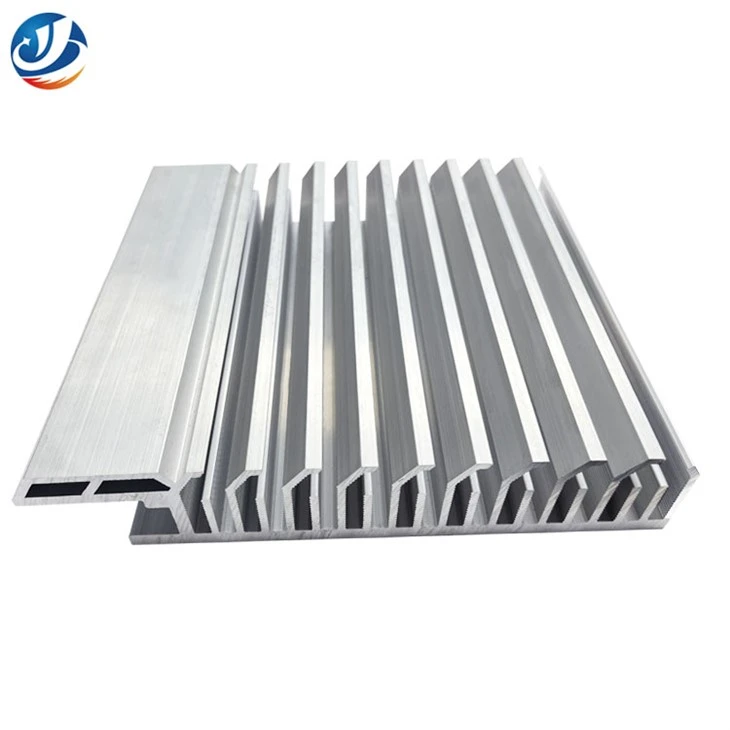

Ekstrude Aliminyòm Dissipateur

Dissipateur aliminyòm extrusion se yon eleman dissipation chalè ki fabrike lè l sèvi avèk pwosesis extrusion aliminyòm. Fonksyon debaz li se itilize segondè konduktiviti tèmik alyaj aliminyòm pou kreye pwodwi ak estrikti tankou najwar ak baz atravè ekstrizyon, ki absòbe chalè ki te pwodwi pa aparèy elektwonik epi byen vit kondwi ak gaye li, finalman reyalize kontwòl tanperati aparèy.



Senaryo aplikasyon



Òdinatè ak sèvè:CPU, GPU, ak lòt processeur yo jenere yon gwo kantite chalè pandan enfòmatik pèfòmans segondè-. Lavabo chalè aliminyòm ekstrè ogmante zòn nan dissipation chalè nan estrikti fin dans epi reyalize refwadisman efikas ak konveksyon natirèl oswa refwadisman lè fòse.

Aparèy rezo:Routeurs, gachèt, ak serveurs sant done yo bezwen pou opere stable pou lontan. Dissipateur chalè aliminyòm ekstride, atravè konsepsyon Customized, satisfè kondisyon yo refwadisman nan gwo -modil pouvwa, asire aparèy yo ka travay seryezman nan anviwònman tanperati ki wo-.

Otomatik endistriyèl:Kondwi motè, varyateur, PLC, ak lòt ekipman nan anviwònman endistriyèl yo bezwen kenbe tèt ak gwo chaj ak tanperati ki wo. Lavabo chalè aliminyòm ekstrè amelyore dissipation chalè atravè tretman sifas ki reziste korozyon - ak estrikti fin konplèks, pwolonje lavi a nan ekipman an.

Ekipman kominikasyon:Estasyon debaz yo, modil RF, ak lòt ekipman kominikasyon yo bezwen opere deyò pou peryòd pwolonje. Lavabo chalè aliminyòm ekstride satisfè kondisyon dissipation chalè atravè tretman sifas ki reziste move tan - ak konsepsyon prèv pousyè -, pandan y ap konsepsyon modilè pèmèt antretyen rapid ak amelyorasyon.

一. Enspeksyon Materyèl kri

1. Verifikasyon konpozisyon alyaj

X-Ray Fluorescence (XRF) Analiz: Sèvi ak gwo-ekipman presizyon (tankou Hitachi EA1400) pou detekte kontni an nan eleman tankou aliminyòm, Silisyòm, ak mayezyòm, asire konfòmite ak estanda alyaj sib yo (pa egzanp, kontni an Si nan alyaj aliminyòm 6063 dwe nan ranje a nan 060%). Precision tès la ta dwe rive nan RSD mwens pase oswa egal a 2%.

Analiz metalografik: Obsève estrikti grenn nan lè l sèvi avèk yon mikwoskòp optik pou verifye si domaj depoze (tankou porosite ak segregasyon) nan limit akseptab (pa egzanp, dapre ASTM E112, gwosè grenn lan ta dwe pi gran pase oswa egal ak klas 5).

Tès dite: Sèvi ak yon tèsteur dite Vickers (HV) oswa tès dite Rockwell (HRB) pou mezire dite materyèl. Dite nan alyaj aliminyòm 6063 yo ta dwe pi gran pase oswa egal a HV80 oswa HRB50.

2. Sifas Kalite Enspeksyon

Enspeksyon vizyèl ak tactile: Tcheke pou rayures, fant, burrs, ak lòt domaj sou sifas pwofil ekstrè. Brutalizasyon sifas yo dwe mwens pase oswa egal a Ra 1.6 μm.

Tès ultrasons: Enspekte eleman estriktirèl kle pou domaj entèn, ak pwofondè krak pa depase 0.5 mm.

3. Sètifikasyon Konfòmite Materyèl

Estanda Anviwònman: Bay sètifikasyon RoHS ak REACH pou asire ke kontni sibstans danjere tankou plon ak Kadmyòm pi ba pase limit la (egzanp, plon mwens pase oswa egal a 0.1%).

Sètifikasyon Materyèl: Mande founisè yo bay rapò materyèl ki sètifye dapre EN 10088-1 oswa ISO 17025.

2. Pwosesis Enspeksyon

1. Siveyans Pwosesis Extrusion

Enspeksyon Precision Mwazi: Sèvi ak yon Machin Mezire Kowòdone (CMM) pou verifye dimansyon mwazi, ak tolerans kle kontwole nan ± 0.1mm.

Tanperati ak Presyon Anrejistreman: Siveye tanperati extrusion (450-500 degre) ak presyon (80-120MPa) an tan reyèl asire estabilite pwosesis.

2. Enspeksyon Tretman Sifas

Anodize epesè kouch: Mezire lè l sèvi avèk yon kalib epesè aktyèl Eddy (egzanp, TT260). Kondisyon estanda a se pi gran pase oswa egal a 10 μm, ak pou aplikasyon pou deyò, pi gran pase oswa egal a 20 μm.

Tès espre sèl: Fè dapre estanda GB/T 10125 pou tès espre sèl net, ki pa gen okenn fòmasyon rouye blan nan lespas 96 èdtan (evalyasyon pi gwo pase oswa egal a 9).

Tès Adhesion: Adhesion kouch yo mezire lè l sèvi avèk metòd kwa-koupe (ASTM D3359), epi evalyasyon an dwe pi gran pase oswa egal a 4B.

3. Dimansyon ak Tolerans jewometrik

Mezi pwofil: Mezire wotè fin, espas, ak lòt paramèt lè l sèvi avèk yon profilometer, ak tolerans oblije mwens pase oswa egal a ± 0.15mm.

Mezi Flatness: Sèvi ak yon mèt plat lazè pou mezire platite baz la, ak yon egzijans erè nan mwens pase oswa egal a 0.1mm / m.

3. Fini tès pèfòmans pwodwi

1. Verifikasyon pèfòmans tèmik

Tès Rezistans tèmik:

Konstan -Metòd Eta: Lè l sèvi avèk metòd mèt koule chalè a (ASTM D5470), yo teste rezistans tèmik nan kondisyon estanda (ΔT=64.5 degre), ak yon kondisyon ki pi piti pase oswa egal a 0.1 degre ·cm²/W.

Metòd pasajè: Sèvi ak tèsteur rezistans tèmik T3Ster (JESD51-1 estanda), rezistans tèmik ak kapasite tèmik yo analize atravè koub repons tanperati an tan reyèl.

Tès tèmik monte bisiklèt: Fè 1000 sik nan seri a nan -40 degre a 125 degre, ak chanjman rezistans tèmik oblije mwens pase oswa egal a 15%.

2. Tès Fyab mekanik: Tès Vibration:

Fè Vibration bale selon IEC 60068-2-6 estanda nan yon ranje frekans nan 10-2000Hz, ak yon akselerasyon nan 5g, ki dire 20 minit pou chak direksyon, san okenn looseness estriktirèl.

Tès gout: Tonbe gratis soti nan yon wotè 1.5 mèt sou yon etaj konkrè, tès 3 fwa san fant oswa deformation.

Tès Presyon: Aplike 1.5 fwa presyon opere (pi gran pase oswa egal a 1.2MPa) nan radyatè dlo -refwadi, kenbe presyon pou 3 minit san flit.

3. Adaptabilite anviwònman an

TestingSalt Spray Test: Dapre estanda AEC-Q200 la, fè yon tès espre sèl 96 èdtan (5% solisyon NaCl) sou radyatè elektwonik otomobil, ki pa gen okenn tach korozyon.

Aje chalè mouye: Mete nan yon anviwònman 85 degre / 85% RH pou 1000 èdtan, ak chanjman rezistans tèmik mwens pase oswa egal a 5% ak rezistans izolasyon pi gran pase oswa egal a 100MΩ.

4. Anbalaj ak Enspeksyon Shipping:

Enspeksyon vizyèl: Asire ke sifas la pa grate ak fim oksid ki dekale, epi enfòmasyon sou etikèt yo konplè (modèl, pakèt, dat pwodiksyon an).

Anbalaj Anti-Korozyon: Sèvi ak sache prèv imidite-ak mous pou asire yon nivo pwoteksyon espre sèl ki pi gran pase oswa egal a IP65 nan yon anviwònman anbake maren.
